Cara Membuat Kabel Straight dan Crossover

Komputer yang semula diciptakan sebagai alat bantu hitung, kini berkembang menjadi alat serbaguna, karena mampu mengerjakan pekerjaan manusia, seperti perhitungan matematis, kedokteran, antariksa, nuklir dan sebagainya. Sebuah komputer yang bekerja sendiri tanpa terhubung dengan komputer lainnya disebut sebagai stand alone. Sedangkan komputer yang semula berdiri sendiri atau bekerja sendiri kemudian terhubung melalui media transmisi dengan komputer lainnya untuk berkomunikasi disebut sebagai network (jaringan).
Jaringan komputer adalah beberapa peranti keras (komputer) independen yang terhubung melalui media transmisi dengan aturan/protocol tertentu sehingga dapat saling berkomunikasi satu sama lainnya seperti chatting, berkirim e-mail, berbagi data dan piranti keras (printer, hard disk, dan prosesor). Prinsip dasar jaringan adalah proses pengiriman data dari pengirim ke penerima melalui suatu media komunikasi tertentu.
Langsung aja yuk cara membuat kabel UTP tipe Straight dan Croosover


Cara memasang Kabel UTP Tipe Straight

Bahan dan peralatan yang disediakan diantaranya adalah
Kabel UTP baik cat 5 atau cat 6 atau lebih tinggi sesuai kebutuhan, sedangkan jarak kabel jaringan antar komputer dengan panjang maksimal + 100 M

Konektor RJ 45 secukupnya

Crimping tool (alat penjepit konektor RJ45)

Aalat Pengupas Kabel

LAN tester (alat pengecekan kabel jaringan terhubung atau tidaknya antara ujung A dan ujung B kabel)

Cara Membuatnya

Kupas kedua ujuang A dan B kabel UTP bagian luarnya saja hingga kelihatan ada kabel-kabel kecil yang berwarna-warni menggunakan alat pengupas kabel di sesuaikan sebaik mungkin, sekitar maximal panjang konektor rj 45 (awas kabel kecil yang berwarna-warni jangan sapai terkupas)

kalau sudah di kupas sampul luar kabel, rapikan kabel-kabel kecil yang berwarna-warni itu hingga lurus, dan susun kabel dengan putih orange - orange - putih hijau - biru - putih biru - hijau - putih coklat - coklat seperti pada gambar dibawah ini

Kabel yang sudah disusun, baik ujung A atau B lalu masukan ke konektor RJ 45 dengan di awali posisi putih orange ada di sebelah kiri seperti pada gambar di bawah ini

Selanjutnya kalau posisi kabel sudah masuk dengan bagus ke konektor RJ 45, kita ambil tang crimping tool untuk menjepit konektor tersebut, dengan memasukan konektor RJ 45 ke lubang yang sesuai dengan konektor tersebut di crimping tool seperti pada gambar di bawah ini



Setelah konektor dimasukan ke lubang yang sesuai dengan RJ 45 yang ada di crimpingtoll, tekan pegangan tang tersebut hingga pin-pin konektor amblas ke dalam seperti pada gambar diatas, dan selesailah membuat kabel jaringan tipe Straight hasilnya seperti pada gamabar di bawah ini

Cara memsang kabel jaringan tipe crossover

Cara memasang kabel UTP tipe straight sudah saya jelaskan tadi. Sekarang saya bahas mengenai cara memasang kabel UTP tipe cross. Cara pemasangan kabel UTP tipe cross hampir sama dengan memasang kabel UTP tipe straight. Mengenai teknis pemasanganya sama seperti tadi. Perbedaanya adalah urutan warna kabel pada ujung kabel yang kedua. Untuk ujung kabel pertama, susunan kabel sama dengan susunan kabel UTP tipe straight yaitu:

Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapaun susunan warnanya adalah sebagi berikut:

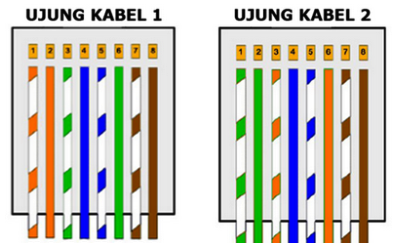

Untuk lebih jelasnya susunan kabel jaringan bertipe crossover seperti pada gambar di bawah ini

Untuk alat dan bahan sama seperti penjelasan di atas cara memasang kabel jaringan tipe straight

dan cara pembuatannya pun hampir sama, hanya membedakan ujung kabel A dan ujung kabel B.

sekian cara memasang kabel jaringan tipe straight dan crossover, semoga bermanfaat. Aamiiin
